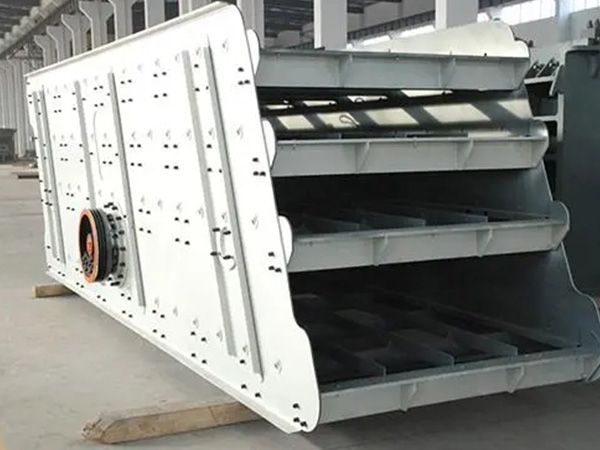

圓振動篩圖片 - 新鄉東源機械

發布日期：2023-05-30 13:18:42

　　圓振動篩是一種做圓形振動、多層數、***新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用***等特點，該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。

結構及特點

　　圓振動篩是指物料在網面上做圓形運動，用于煤炭、冶金、礦山等部門作產品分級用，該圓振篩機處理能力強，篩分效率高，具有技術參數合理，結構強度、剛度高，運轉可靠，噪音小，維修方便等特點。

結構

　　圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。如無特殊要求，YA和2YA型為紡織篩面，YAH型為沖孔篩面，各類篩面均能滿足。

　　振動篩結構組成：圓振篩篩機主要有篩箱、篩網、振動器、減振彈簧裝置、底架、懸掛(或支承)裝置及電動機等組成。

　　YKX稀油圓振動篩結構：由彈簧支承組、傳動裝置、篩箱、支承座、稀油潤滑振動器等組成。

　　驅動篩機采用結構簡單、制造維修容易的瓣形聯軸器和撓性盤聯軸器，克服了萬向聯軸器易損壞的缺陷; 振動器采用偏心式結構，結構簡單;可配套選擇給料箱，給料箱的應用增加振動篩的***篩分面積，同時延長進料端篩網使用壽命;傳動部分增加了中間過渡軸承座，中間過渡軸承座的應用***保護了電機，延長了電機使用壽命。電動機安裝在篩框的左側，也可安裝在篩框的右側。該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。

特點

　　圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，使用維修方便;采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔;采用橡膠隔振彈簧，壽命長、噪聲小、過共振區平穩等。
